bandmaster

BANDMASTER

MIDI Routing System and Control Surface.

Scalable MIDI Routing application using the MCAN and the M16 Interface…

Bandmaster CS

The Remote Control.

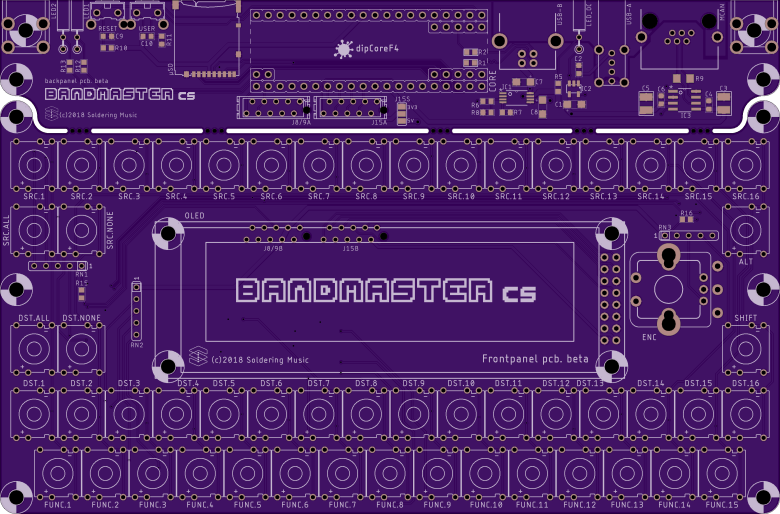

Top

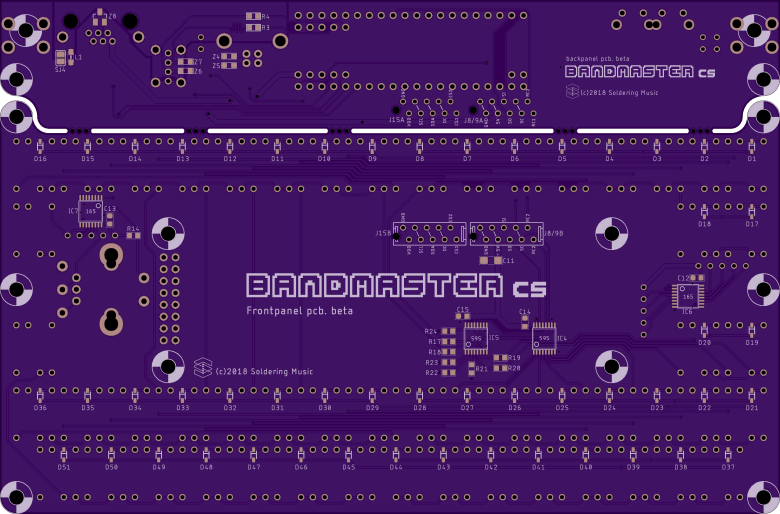

Bottom

BOM

Mouser BOM version 1. to complete

Qty Value Package Parts MouserReicheltConradOtherNotes
Resistors
4 22R 5% 0603 R1, R2, R3, R4 667-ERJ-PA3J220V
1 120R 1% 1206 R9 71-CRCW1206120RFKEAC
8 220R 5% 0603 R17, R18, R19, R20, R21, R22, R23, R24 755-ESR03EZPJ221
1 470R 5% 0603 R7 755-ESR03EZPJ471
3 680R 5% 0603 R5, R12, R13 667-ERJ-PA3J681V Depends on Led
5 10K 5% 0603 R6, R8, R14, R15, R16 755-ESR03EZPJ103
2 100K 5% 0603 R10, R11 755-ESR03EZPJ104
Resistors Network
3 10K 5% DIL5 RN1, RN2, RN3 858-L051S103LF
Capacitors
9 100n 0603C2, C4, C6, C9, C10, C12, C13, C14, C15 80-C0603C104Z3V
2 1u 1210C3, C5 710-885012209003
4 4,7u Tantalum SMC_A(1206)C1, C7, C8, C11 647-F931C475MAA
ESD Suppressors / TVS Diodes
4 CG0603MLC-05E0603Z1, Z2, Z3, Z4652-CG0603MLC-05E
1 PESD1CAN SOT23Z5 771-PESD1CAN-T/R
Ferrite Bead
1 BLM210805L1 81-BLM21P331SG
Diodes
51 1N4148WSSOD323-WD1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, D14, D15, D16, D17, D18, D19, D20, D21, D22, D23, D24, D25, D26, D27, D28, D29, D30, D31, D32, D33, D34, D35, D36, D37, D38, D39, D40, D41, D42, D43, D44, D45, D46, D47, D48, D49, D50, D51 512-1N4148WS Only if you use CAN without transceiver
LEDs
3 THT LED1, LED2, LED_OC 2x5mm rectangular THT
OLED Screen
1 ER-OLEDM032-1W OLED ER-OLEDM032-1W buydisplay SSD1322
IC
1 TPS2113APWRSOT23-5LIC1 595-TPS2113APWR Power Switch IC
1 STMPS2161STRSOT23-5LIC2 511-STMPS2161STR Power Switch IC
1 TCAN1042GVSOIC8IC3 595-TCAN1042GVDRQ1 CAN tranceiver
2 74HC595TSSOP-16 IC4, IC5 595-SN74HC595PWR
2 74HC165TSSOP-16 IC6, IC7 595-SN74HC165PWR
Switches and Encoder
2 B3F-31xx USER, RESET 653-B3F-3122
53 MEC_5GTH or MEC_3FTHALT, DST.1, DST.2, DST.3, DST.4, DST.5, DST.6, DST.7, DST.8, DST.9, DST.10, DST.11, DST.12, DST.13, DST.14, DST.15, DST.16, DST.ALL, DST.NONE, FUNC.1, FUNC.2, FUNC.3, FUNC.4, FUNC.5, FUNC.6, FUNC.7, FUNC.8, FUNC.9, FUNC.10, FUNC.11, FUNC.12, FUNC.13, FUNC.14, FUNC.15, SHIFT, SRC.1, SRC.2, SRC.3, SRC.4, SRC.5, SRC.6, SRC.7, SRC.8, SRC.9, SRC.10, SRC.11, SRC.12, SRC.13, SRC.14, SRC.15, SRC.16, SRC.ALL, SRC.NONE 642-5GTH92061 or 642-3FTH9Q + 3mm leds for 3FTH
1 PEC12R ENC 652-PEC12R-4217F-S24
Connectors
1 USB-B THT USB-B 538-67068-8000
1 USB-A THT USB-A 538-48204-0001
1 RJE0166201 single RJ11 6p6c MCAN 523-RJE01-662-01
2 micro-match 2×5 Female J8/9A, J15A 571-12150790 or 571-1-2178710-0(value line)
2 micro-match 2×5 IDCJ8/9B, J15B 571-8-215570-0 Paddle board
1 DM3AT-SF-PEJM5 Socket micro-SD 571-8-215079-4 with push-push
Others
2 Screw terminal 534-7790




toDo
