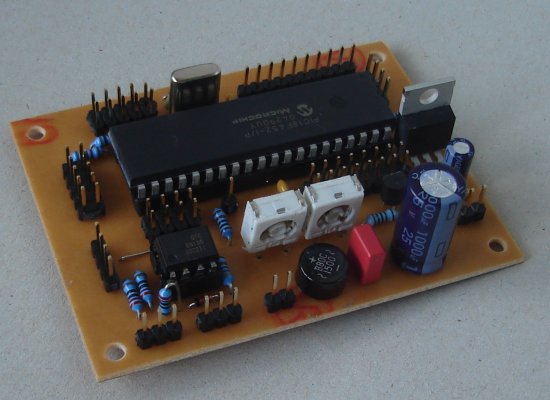

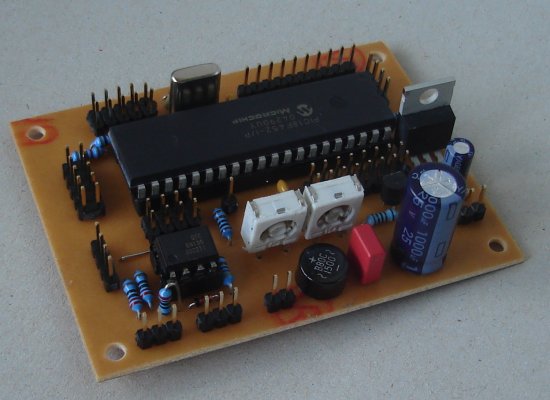

Core 8 Board parts list

FIXME Update refs since some are obsolete

Official Ucapps Page

Parts List

Description polarity Soldering Temp QTY Reichelt Part# 1) Mouser Part#
PIC18F452-I/P Yes Don't!!! 1 PIC 18F452-I/P 579-PIC18F452-I/P
Crystal 10 MHz No ??? 1 10-HC18 73-XT49S1000-20
Voltage Regulator 7805 Yes ??? 1 uA 7805 512-LM7805CT
IC-Socket for PIC Yes ??? 1 GS 40P 571-3902625
Optocoupler 6N138 Yes Don't!!! 1 6N 138 782-6N138
IC-Socket for Optocoupler Yes ??? 1 GS 8P 571-3902612
Transistor BC337 Yes ??? 1 BC 337-16 512-BC337TF
Resistor 10 kOhm No ??? 3 1/4W 10k 291-10K-RC
Resistor 5.6 kOhm No ??? 1 1/4W 5.6k 291-5.6K-RC
Resistor 1.2 kOhm No ??? 1 1/4W 1.2k 291-1.2K-RC
Resistor 1 kOhm No ??? 3 1/4W 1k 291-1K-RC
Resistor 220 Ohm No ??? 3 1/4W 220 291-220-RC
Resistor 100 Ohm No ??? 1 1/4W 100 291-100-RC
Ceramic Cap 100 nF No ??? 3 Z5U-2,5 100n 80-C412C104K5R
Ceramic Cap 330 nF No ??? 1 MKS-2 330n 80-C320C334M5U
Ceramic Cap 33 pF No ??? 2 Kerko 33p 140-50N2-330J
Polarised Capacitor 10 uF Yes ??? 1 rad 10/35 140-HTRL25V10-RC
Polarised Capacitor 2200 uF Yes ??? 1 rad 2200/16 140-HTRL16V2200-RC
Diode 1N4148 Yes ??? 1 1N 4148 78-1N4148
Rectifier Yes ??? 1 B80C800RUND 625-W08G
TrimmPot 10 k Yes ??? 2 PIHER 10-S 10K 531-PT6KV-10K
MIDI Sockets Yes ??? 2 MAB 5S 161-0505
1-row SIL Headers (about 30 pins) No ??? 1 STIFTL. 40G 517-6111TG
1-row sil female 36 con No ??? 1 - 517-850-01-36
2-row SIL Headers (about 2*22 pins) No ??? 1 STIFTL. 2X40G 517-6221TG
2-row sil female 25 rows No ??? 1 - 517-852-01-25
Ribbon cable 3 meters No ??? 3 AWG 28-16G -
Wall adapter (Power supply) 500 mA - ??? 1 MW 17-GS/6 -
Socket for Power Supply - ??? 1 HEBLM 21 -
